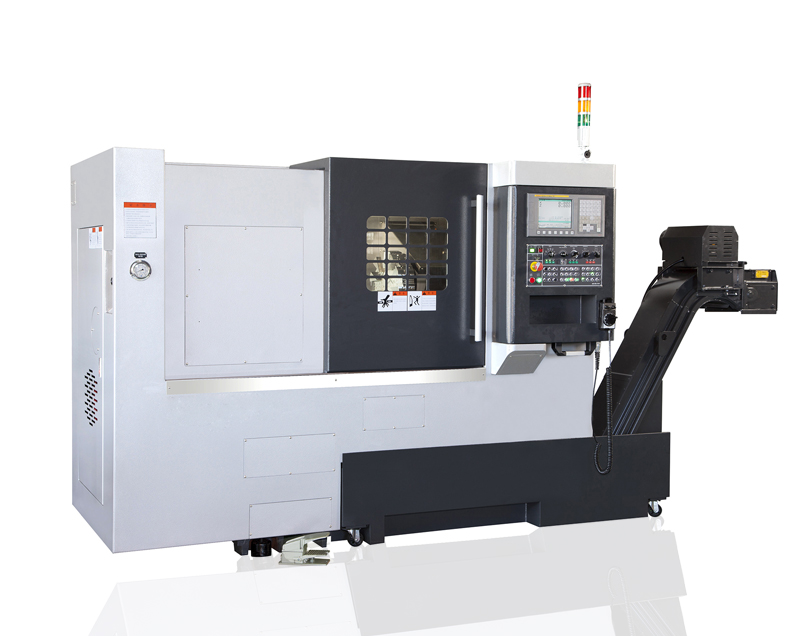

HTM40/80係列車銑複合車床

所屬類別:車銑複合

銷售熱線:13019339182
HTM40/80係列車銑複合車床技術參數:...

HTM係列產品具有五軸五聯動功能的車銑加工中心,是一種集成了車、銑、鑽、鏜、攻絲等功能於一台設備上的高柔性機床,對於形狀複雜、精度要求高的異形回轉體零件,可在一次裝夾中完成全部或大部分工序的加工,既可保證精度,又可提高效率。


HTM40/80係列車銑複合車床技術參數:

型號單位HTM40HTM80HTM80sub
能力
床身上旋徑mmφ600φ900φ1000
滑鞍上旋徑mmφ500φ700φ900
 車削直徑mmφ400φ800φ800
 加工長度
1000/1500/2000/1000/1500/2000/1000/1500/2000/
3000/4000/60003000/4000/60003000/4000/6000
行程
X軸行程mm460670750
Y軸行程mm-0.666666667-0.666666667-0.666666667
Z軸行程mm1100/2100/3200/4100/61001100/2100/3200/4100/61001100/2100/3200/4100/6100
B軸行程
-100°/+100°-100°/+100°-100°/+100°
C軸行程°360360360
副主軸行程mm

1500(Z:1500)
主軸



卡盤尺寸"888
 轉速rpm400028002000
主軸端
A2-6A2-11A2-11
主軸通徑mm65100100
功率(S1-S6)kW22/3037/5637/56
C軸
扭矩(S1-S6)Nm430/6491070/14001743/2250
最小分度角度°0.001°0.001°0.001°
最高轉速rpm202020
副主軸
卡盤尺寸mm

15"
主軸 轉速rpm

2000
主軸端


A2-11
主軸通徑mm

70
功率(S1-S6)kW

28/42
副C軸
最小分度角度°0.001°0.001°0.001°
最高轉速rpm202020
銑軸



功率(S1-S6)kW12/18.517/2517/25
最高轉速rpm500040004000
B軸
最高轉速rpm262030
分度角度°5或者任意角度5或者任意角度5或者任意角度
最小分度角度°0.001°0.001°0.001°
尾座



套筒行程mm150200200
頂尖
MT5MT5MT6
自動刀具更換裝置ATC
刀柄形式
CAPTO C5/HSKA63CAPTO C6/HSKA80CAPTO C6/C8/HSKA100
刀具 直徑mm100125125
刀庫容量12/24/32/48/9612/24/32/48/9612/24/32/48/96
所需動力源



電源KVA380V 50HZ380V 50HZ380V 50HZ
空氣源L/min5-8bar 5005-8bar 5005-8bar 500
機器大小
高度m2.533.3
機床(長×寬)m5.1×2.8(Z:1000)8.6×3.5(Z:2000)6.9×3.3(Z:1500)
重量m17T(Z:1000)23T(Z:2000)31T(Z:1500)
