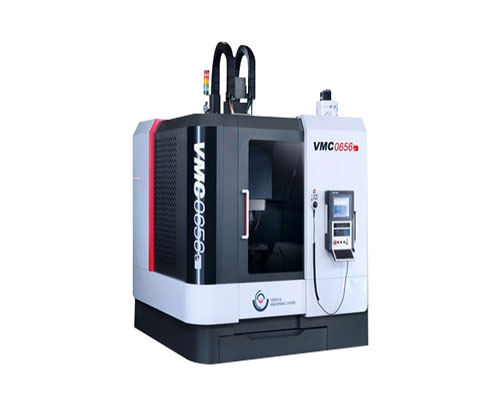

VMC-E係列高速加工中心j參數:
單位 | VMC650E | VMC850E | |
工作台尺寸 | mm | 900×400 | 1000×500 |
允許荷重 | kg | 500 | 600 |
T型槽尺寸 | mm×個 | 18×3 | 18×5 |
工作台行程-X軸 | mm | 600 | 800 |
滑座行程-Y軸 | mm | 400 | 500 |
主軸箱行程-Z軸 | mm | 500 | 500 |
主軸中心到立柱導軌麵距離 | mm | 530 | 580 |
主軸傳動方式 | - | 皮帶式傳動 | 皮帶式傳動 |
瓣刀 | - | 45度四瓣刀 | 45度四瓣刀 |
大 | mm | 630 | 690 |
小 | mm | 130 | 150 |
錐孔(7:24) | BT40 | BT40 | |
轉數範圍 | r/min | 50-8000 | 50-8000 |
輸出扭矩 | N.m | 26.3 | 35.8 |
主軸電機功率 | kW | 5.5/7.5 | 7.5/11 |
切削進給速度範圍 | mm/min | 1-10000 | 1-10000 |
X軸 | m/min | 24 | 24 |
Y軸 | m/min | 24 | 24 |
Z軸 | m/min | 20 | 18 |
刀具長度 | mm | 200 | 250 |
刀具重量 | kg | 7 | 7 |
形式 | 鬥笠式 | 圓盤 | |
容量 | 把 | 16 | 24 |
刀柄規格 | MAS403:BT40 | MAS403:BT40 | |
拉釘規格 | MAS403:LDA-BT40 | MAS403:LDA-BT40 | |
満刀 | mm | φ80 | φ80 |
相鄰空刀 | mm | φ125 | φ125 |
換刀時間 | s | 7(刀對刀) | 7(刀對刀) |
X軸 | mm | ±0.005/300 | ±0.005/300 |
Y軸 | mm | ±0.005/300 | ±0.005/300 |
Z軸 | mm | ±0.005/300 | ±0.005/300 |
X軸 | mm | 0.02 | 0.02 |
Y軸 | mm | 0.015 | 0.015 |
Z軸 | mm | 0.015 | 0.015 |
X軸 | mm | ±0.003 | ±0.003 |
Y軸 | mm | ±0.003 | ±0.003 |
Z軸 | mm | ±0.003 | ±0.003 |
X軸 | mm | 0.012 | 0.012 |
Y軸 | mm | 0.01 | 0.01 |
Z軸 | mm | 0.01 | 0.01 |
機床重量 | kg | 4000 | 4800 |
電氣總容量 | KVA | 20 | 20 |
氣壓 | Mpa | 0.5-0.7 | 0.5-0.7 |
機床尺寸(長X寬X高) | mm | 2600X2100X2400 | 3150X2600X2800 |
數控係統 | FANUC 0I-MATE | FANUC 0I-MATE |
