| 單位 | TK6513 | |
| TH6513 | ||
| 工作台尺寸 | mm | 1400×1600(1600×1800,1800×2000，2000×2000選項) |
| 工作台可承受載荷 | kg | 10000 |
| 工作台T型槽 | 28×79 | |
| 主軸直徑 | mm | 130 |
| 主軸錐孔 | ISO7:24No50 | |
| 主軸轉速 | r/min | 10-2000 |
| 主軸扭矩 | N.m | 2500 |
| 主軸中心到工作台麵距離 | mm | 100-1700 |
| 主軸端麵到工作台中心距離 | mm | 50主軸伸出 |
| 工作台橫向行程X | mm | 2000(3000) |
| 主軸箱垂直行程Y | mm | 1600(2000) |
| 立柱縱向行程Z | mm | 1600(2000) |
| 主軸行程W | mm | 800 |
| 滑枕行程Z1 | - | |
| 平旋盤滑塊行程U | - | |
| 工作台回轉B | ° | 360 |
| 進給速度 | ||
| X，Y，Z | mm/min | 1-6000 |
| W，U | mm/min | W:1-3000 |
| B | r/min | 0-1 |
| 快移速度 | ||
| X，Y，Z | m/min | 9 |
| W，U | m/min | W:3 |
| B | r/min | 1 |
| 刀庫容量 | 40 | |
| 刀柄規格 | ISO7:24 JT50 | |
| 拉釘標準 | LD50D | |
| 主電機功率 | kW | 22/30kW |
| 定位精度 | ||
| X，Y，Z | mm | ±0.008/全行程(±0.005/全行程，直接測量選項) |
| B（4×90°） | " | ±7.5(±2) |
| 重複定位精度 | ||
| X，Y，Z | mm | ±0.005(±0.0025直接測量選項) |
| B（4×90°） | " | ±2 |
| 機床外形尺寸（長×寬×高） | mm | 6900×6300×4700 |
| 機床重量 | kg | 35000/39000 |
| 數控係統 | SIEMENS 840D(選項FANUC係統18i) | |
| 電氣總容量 | KVA | 70 |

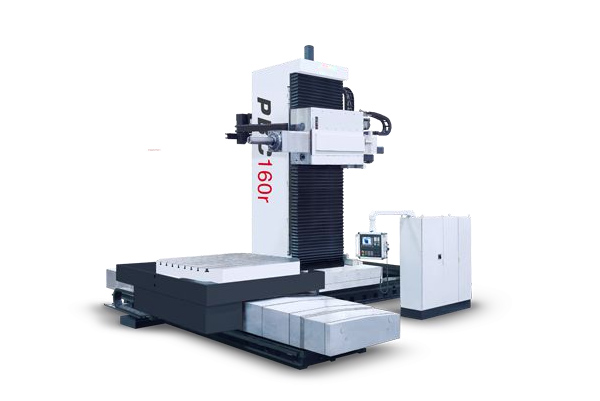

| 單位 | PBC160r | |
| 工作台尺寸 | mm | 2000×2000 |
| 工作台承重 | kg | 10000 |
| 主軸直徑 | mm | φ160 |
| 工作台行程X | mm | 3000 |
| 主軸箱行程Y | mm | 2000 |
| 立柱行程Z | mm | 2000 |
| 主軸行程W | mm | 700/700 |
