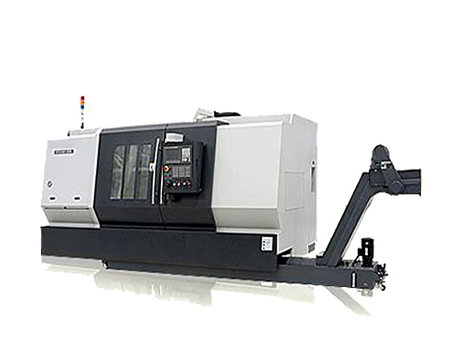

HTC2050斜床身數控車床備有專用卡爪,很好地滿足了管箍類工件薄壁及外圓不規則的特點。具有驅動功率大、剛性好、能車削直線、斜線、圓弧、公/英製螺紋、直/錐螺紋、平麵螺紋、多頭螺紋,並具有刀尖半徑補償等多種性能。
型號 | 單位 | HTC2050 | HTC3250 |
卡盤直徑 | mm | φ210 | φ210 |
床身上回轉直徑 | mm | φ450 | φ510 |
滑鞍上回轉直徑 | mm | φ250 | φ280 |
加工直徑 | mm | φ260 | φ320 |
車削長度 | mm | 500 | 500 |
主軸通孔直徑 | mm | φ55 | φ55(φ45) |
主軸頭型式 | A2-5 | A2-5(A2-6) | |
軸類加工長度 | mm | 500 | 500 |
X軸行程 | mm | 150 | 165 |
Z軸行程 | mm | 600 | 600 |
尾台套筒直徑 | mm | φ80 | φ80 |
尾台行程 | mm | 100 | 100 |
刀架工位數 | 工位 | 8 | 8 |
刀方尺寸 | mm | 20×20 | 25×25 |
工具孔直徑 | mm | φ32 | φ40 |
刀架定位精度 | 4 | 4 | |
刀架重複定位精度 | 1.6 | 1.6 | |
工件精度 | IT6 | IT6 | |
定位精度 | mm | 0.008/0.012 | 0.008/0.012 |
重複定位精度 | mm | 0.006/0.007 | 0.006/0.007 |
粗糙度 | Ra0.8 | Ra0.8 | |
機床外形尺寸(長×寬×高) | mm | 3730×1730×1710 | 3730×1730×1710 |
機床重量(淨重) | kg | 5000 | 5000 |
