臥式銑鏜床
您的位置: 主頁 > 鏜削係列 > 臥式銑鏜床
立即訂購

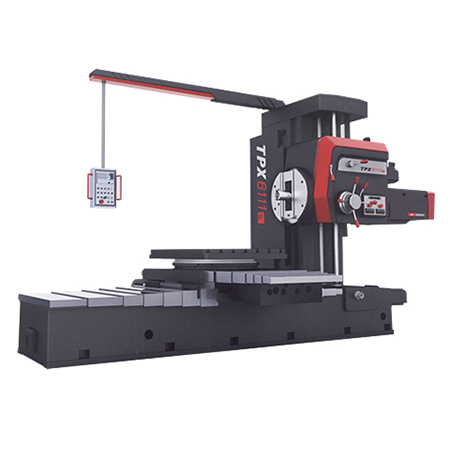

TPX係列臥式銑鏜床

所屬類別:臥式銑鏜床

銷售熱線:13019339182
TPX係列臥式銑鏜床該係列機床為通用機床,可對鑄件、鋼件及有色金屬件進行鑽、擴、鏜、鉸孔、銑平麵、锪平麵、車螺紋等切削加工。平旋盤滑塊可徑向進給,能鏜削尺寸較大的孔、...


  單位

TPX6111B

TPX6111B/2

TPX6111B/3

TPX6111C/3

鏜軸直徑

mm

110

110

110

110

主軸錐孔



Morse No6

(可選ISO 7:24 No50)

(可選ISO 7:24 No50)

ISO 7:24 No50

(可選ISO 7:24 No50)

主軸鈕矩

N.m

1225

1225

1225

1250

平旋盤扭矩

N.m

1960

1960

1960

1960

主軸軸向抗力

N

12250

12250

12250

12250

主軸行程

mm

600







主軸轉速級數



22

22

22

無級

主軸轉速範圍

r/min

8-1000

8-1000

8-1000

8-1100

平旋盤滑塊行程

mm

180

180

180

180

工作台工作麵積

mm

1100×960

1100×960

1250×1100

1250×1100

工作台可承受重量

kg

2500

2500

3000

3000

主軸中心線至工作台麵距離



0.004







mm

900

900

1200

1200

小



0

0

0

0

工作台行程











縱向

mm

1000

1000

1400(不帶後立柱)

1400(不帶後立柱)

橫向

mm

900

1250

1600

1600

主軸、主軸箱、工作台縱橫向快速

mm/min

2500

2500

2500

2500

主軸每轉主軸、主軸箱、工作台進給量範圍

mm/r

0.04-6/0.01-1.88

0.04-6/0.01-1.88

0.04-6/0.01-1.88

0.04-6/0.01-1.88

主軸、主軸箱、工作台滑塊進給量範圍









0.32-2500

主電機功率

kW

7.5

7.5

7.5

15

機床外形尺寸(長×寬×高)

mm

4910

4910

5120

5120

2454

2870

3380

3380

2750

2750

3100

3100

機床重量

kg

13000

14500

18000

18000







單位

TPX6113

TPX6113/2

主軸錐孔



Metric 80(可選ISO 7:24 No50)

Metric 80(可選ISO 7:24 No50)

主軸鈕矩

N.m

3136

3136

平旋盤扭矩

N.m

4900

4900

主軸軸向抗力

N

31360

31360

主軸行程

mm

900

900

主軸轉速級數



24

24

主軸轉速範圍

r/min

4-800

4-800

平旋盤滑塊行程

mm

250

250

工作台工作麵積

mm

1600×1400

1800×1600

工作台可承受重量

kg

8000

10000

主軸中心線至工作台麵距離



0.004



mm

1400

1800

縱向

mm

1500

2000(不帶後立柱)

橫向

mm

1600

2000

主軸、主軸箱、工作台縱橫向快速

mm

2500

2500

主軸每轉主軸、主軸箱、工作台進給量範圍

mm/r

0.05-8/0.01-2

0.05-8/0.01-2

主電機功率

kW

15

15

機床外形尺寸(長×寬×高)

mm

6995

7030

3647

4665

3442

3800

機床重量

kg

24500

29300







單位

T(P)X6211

T(P)X6211×30

T(P)X6211×59

TPX6213

T(P)X6213×56

鏜軸直徑

mm

110

110

110

130

130

主軸錐孔



Morse No6(可選

Morse No6(可選

Morse No6(可選

Metric 80(可選

Metric 80(可選

ISO 7:24 No50)

ISO 7:24 No50)

ISO 7:24 No50)

ISO 7:24 No 50)

ISO 7:24 No 50)

主軸鈕矩

N.m

1225

1225

1225

3136

3136

主軸軸向抗力

N

12250

12250

12250

31360

31360

主軸行程

mm

600

600

600

900

900

主軸轉速級數



22

22

22

24

24

主軸轉速範圍

r/min

8-1000

8-1000

8-1000

4-800

4-800

主軸箱行程

mm

1600

1600

1600

1600/2000/2500

1600/2000/2500

平旋盤滑塊行程

mm

180

180

180

250

250

主軸每轉主軸、主軸箱、滑座進給量範圍

mm/r

0.04-6/0.01-1.88

0.04-6/0.01-1.88

0.04-6/0.01-1.88

0.05-8/0.01-2

0.05-8/0.01-2

立柱行程

mm

2000

3100

5900

2850

5650

主電機功率

kW

7.5

7.5

7.5

15

15

機床外形尺寸

mm

4922×2214×3770

6022×2214×3770

8852×2214×3770

6072×2932×4075

9970×2932×4075

(長×寬×高)

機床重量

kg

18900

20000

25000

25000

35100
