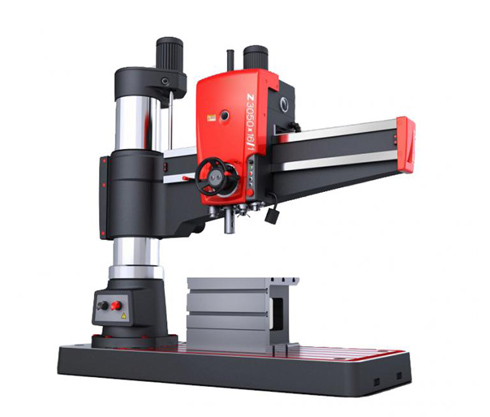

Z3050搖臂鑽床特點:
1、采用液壓予選變速機構,可節省輔助時間。
2、所有操縱手柄均集中安放在很方便的部位,且操縱輕便。
3、主軸正反轉、停車(製動)、變速、空擋五個動作,均用一個手柄控製,使用方便。
4、主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構,夾緊可靠。
5、搖臂上導軌、主軸套筒及內外柱回轉滾道等處均采用表麵淬火處理,延長了機床的使用壽命。
6、立柱、搖臂、主軸箱等大件均采用高強度鑄鐵,提高了大件的剛度和強度。
7、潤滑主軸箱內部、搖臂套筒與立柱、升降機構減速箱采用自動潤滑。
8、本機床使用三相380V/50Hz交流電源。控製電路、照明電路、指示燈均由控製變壓器供電。
Z3050X16/1搖臂鑽床參數:
主要技術參數 | Units | Z3050×16/1 | Z3063×20/1 |
最大鑽孔直徑 | mm | 50 | 63 |
主軸中心線至立柱母線距離 | mm | 350-1600 | 450-2000 |
主軸端麵至底座工作麵距離 | mm | 320-1220 | 400-1600 |
主軸行程 | mm | 315 | 400 |
主軸錐孔(莫氏) | Morse No. | 5# | 5# |
主軸轉速範圍 | rpm | 25-2000 | 20-1600 |
主軸轉速級數 | step | 16 | 16 |
主軸進給量範圍 | mm/r | 0.04-3.20 | 0.04-3.2 |
主軸進給量級數 | step | 16 | 16 |
工作台尺寸 | mm | 630×500 | 630x800 |
主軸箱水平移動距離 | mm | 1250 | 1550 |
主軸電機功率 | kw | 4 | 5.5 |
整機重量 | kg | 3500 | 7000 |
外形尺寸 | mm | 2500×1070×2840 | 3080×1250×3291 |
